IR-CAM
IR CAM ist eine dedizierte Infrarotkamera, basierend auf dem Raspberry HQ Kamera Modul.
Die Optik besteht aus einem Infrarot korrigiertem Weitwinkelobjektiv, einem Interferenzfilter (Langpass 760nm) und einem Sensor ohne IR-Sperrfilter. Ein Ziel war es eine passende Beleuchtung für Foto und Video zu integrieren. Dafür habe ich für den zweiten Prototypen eine Leiterplatte fertigen lassen um mit 32W eine ausreichende Ausleuchtung der Szene in einem für RGB CMOS Sensoren nicht optimalen Spektrum zu erreichen. Um bei eine solchen Leistung immer noch eine annehmbare Betriebsdauer zu haben wird der Blitz durch den Strobe-Ausgang des Kameramoduls gesteuert. Durch Timing-Anpassungen in Software kann dieser Trigger auch für die Videofunktion genutzt werden und somit ist die Beleuchtung nur während der Belichtungsdauer aktiv, nicht während dem Auslesen eines Frames.
Ein Graphische User Interface und Bildeffekte wurden in Python entwickelt, die Sensorkonfiguration auf Ebene des Betriebssystems mit bash.
FOTOBEISPIELE
Die zwei Nachtaufnahmen verdeutlichen das Spektrum der Straßenbeleuchtung vs. Blitz: Die Straßenbeleuchtung ist hier kaum sichtbar, die Lichtkegel der Laternen fehlen.

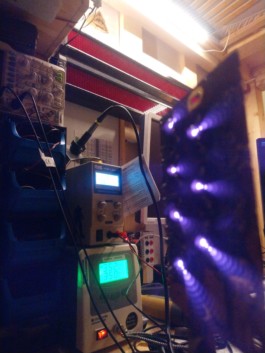

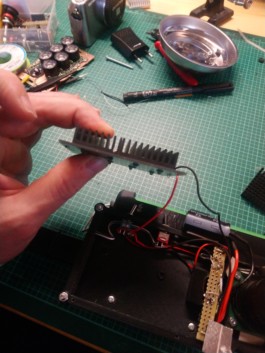

ENTWICKLUNG
